Caja De Ruptura Obd2 Con Luz Led Lector De Pin Obd2

HERRAMIENTAS AUTOMOTRIZ

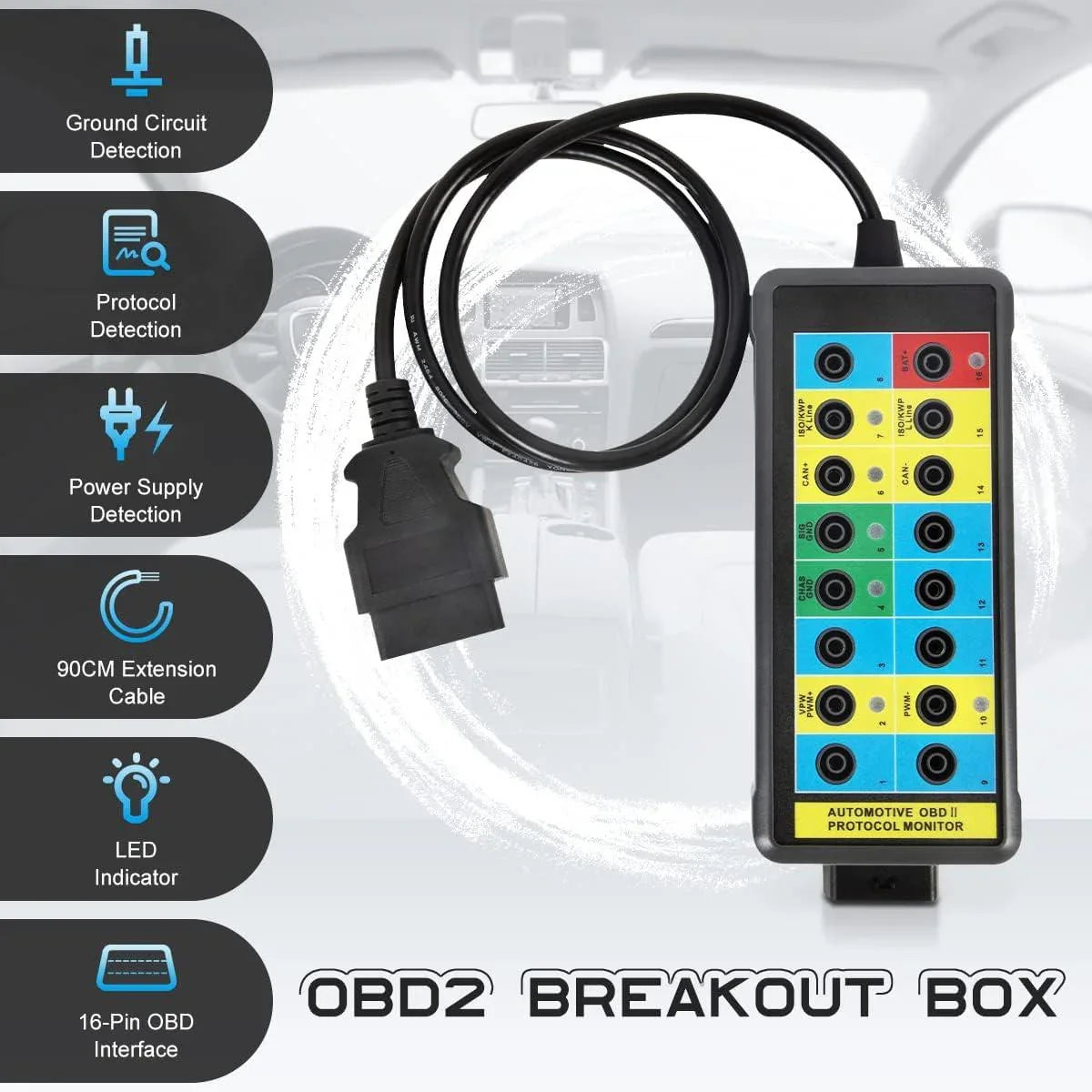

1. Detecta protocolo de comunicación, fuente de alimentación y circuito de conexión a tierra: esta es una herramienta automotriz profesional para el conector de enlace de diagnóstico OBDII que ofrece un fácil acceso al conector OBDIl para monitorear señales de protocolo, alimentación y tierra de manera cómoda y segura. Cuando se detectan señales no confirmadas, la caja de ruptura también se puede conectar a un multímetro u osciloscopio para realizar más pruebas.

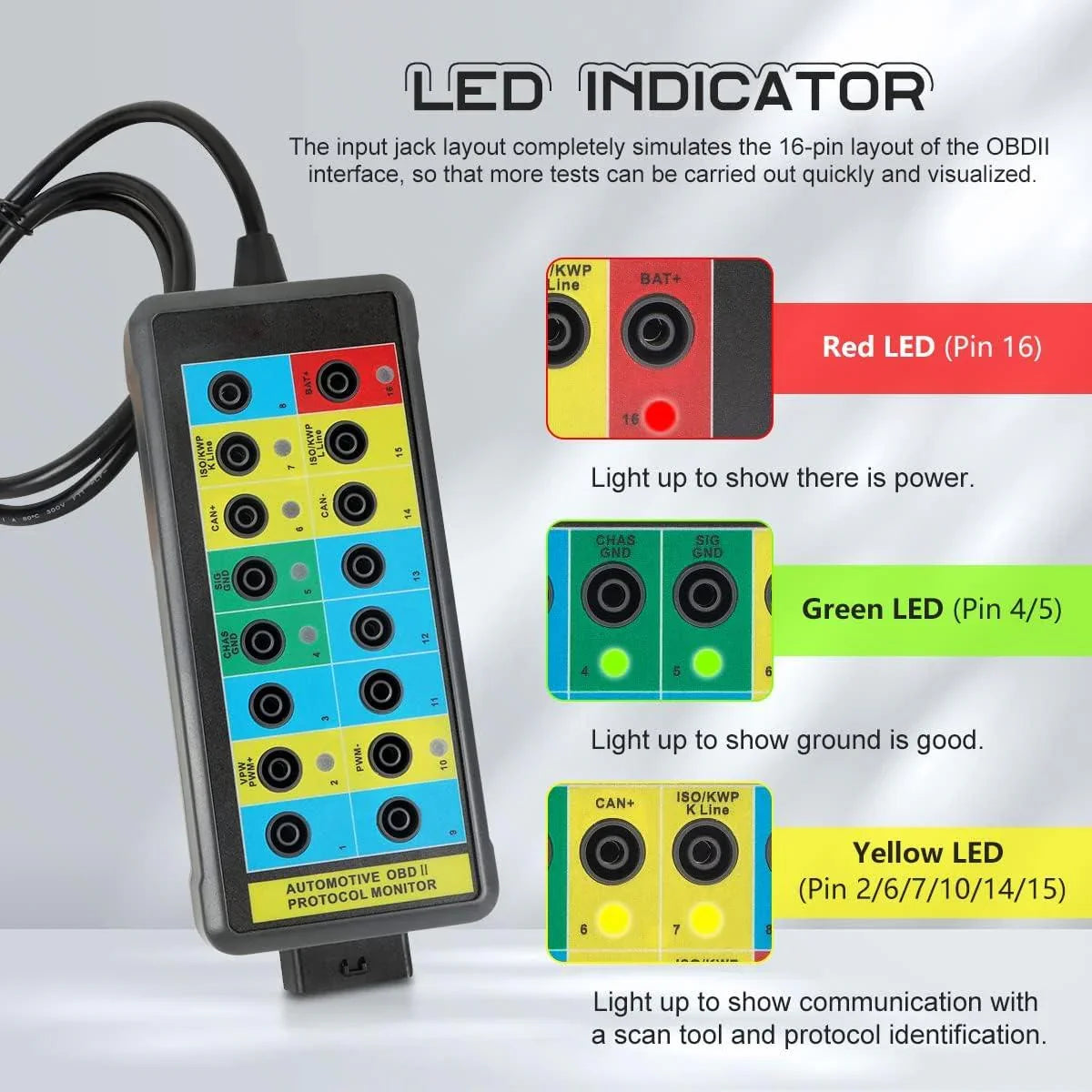

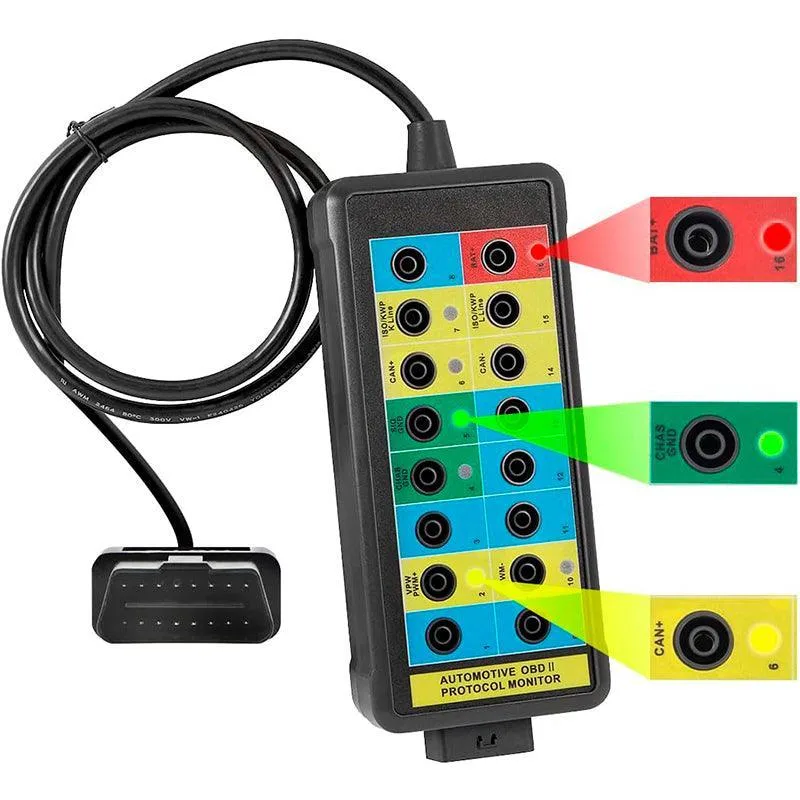

2. Indicadores LED: las luces LED en la caja de desconexión OBD2 pueden indicar rápidamente si la potencia y la conexión a tierra de la interfaz OBDII en el automóvil son normales. El LED amarillo (Pin 2/6/7/10/14/15) se ilumina para mostrar la comunicación con una herramienta de escaneo e identificación de protocolo; el LED verde (Pin 4/5) se ilumina para indicar un buen terreno. El LED rojo (Pin 16) se ilumina para mostrar que hay energía.

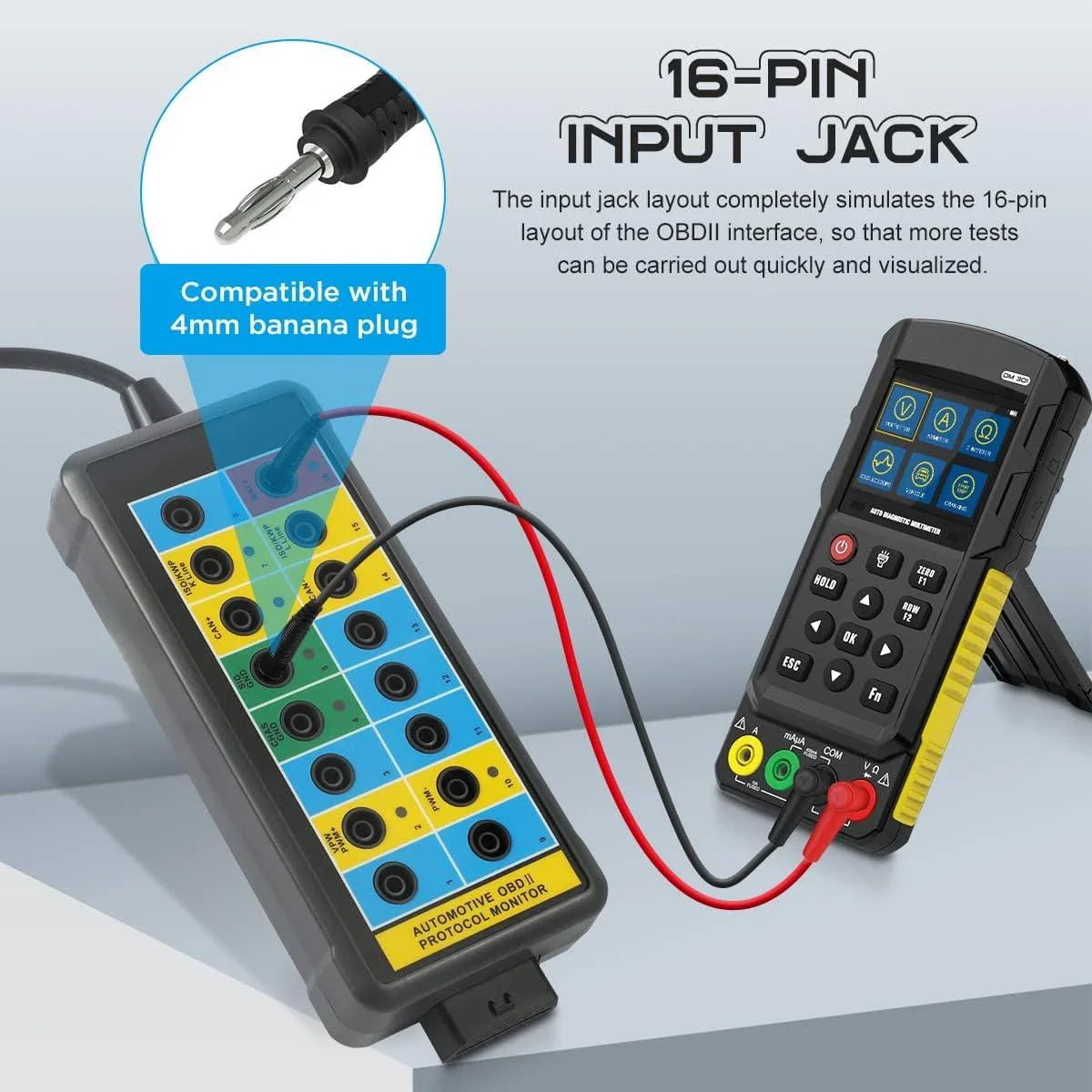

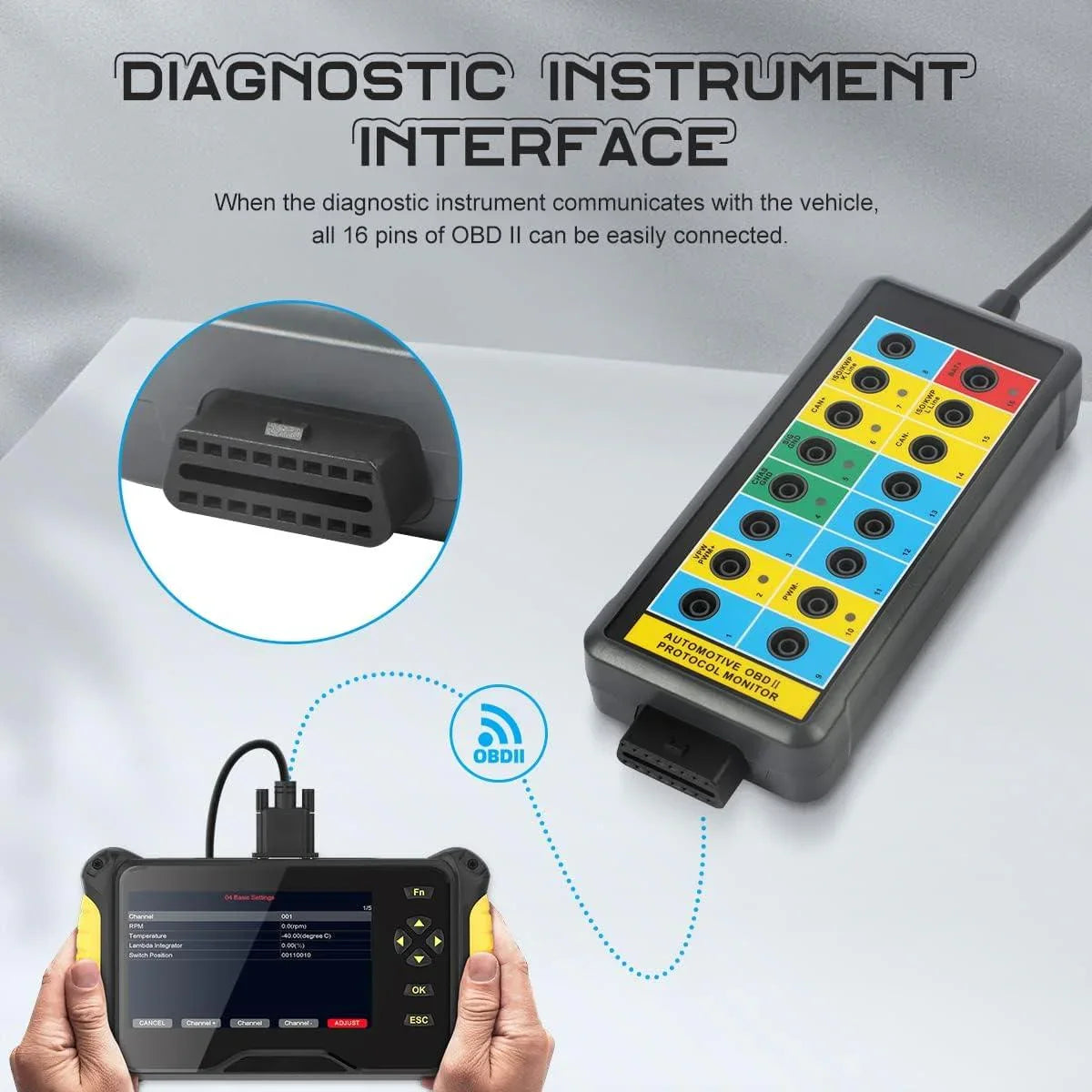

3. Interfaz OBD de 16 pines: el diseño del conector de entrada simula el diseño de 16 pines de la interfaz OBDII, lo que hace que más pruebas sean rápidas e intuitivas. Los 16 pines de OBDII se pueden conectar fácilmente cuando el decodificador se comunica con el vehículo. Esta caja de desconexión OBD2 proporciona un fácil acceso a las líneas de bus de datos del vehículo.Ca
